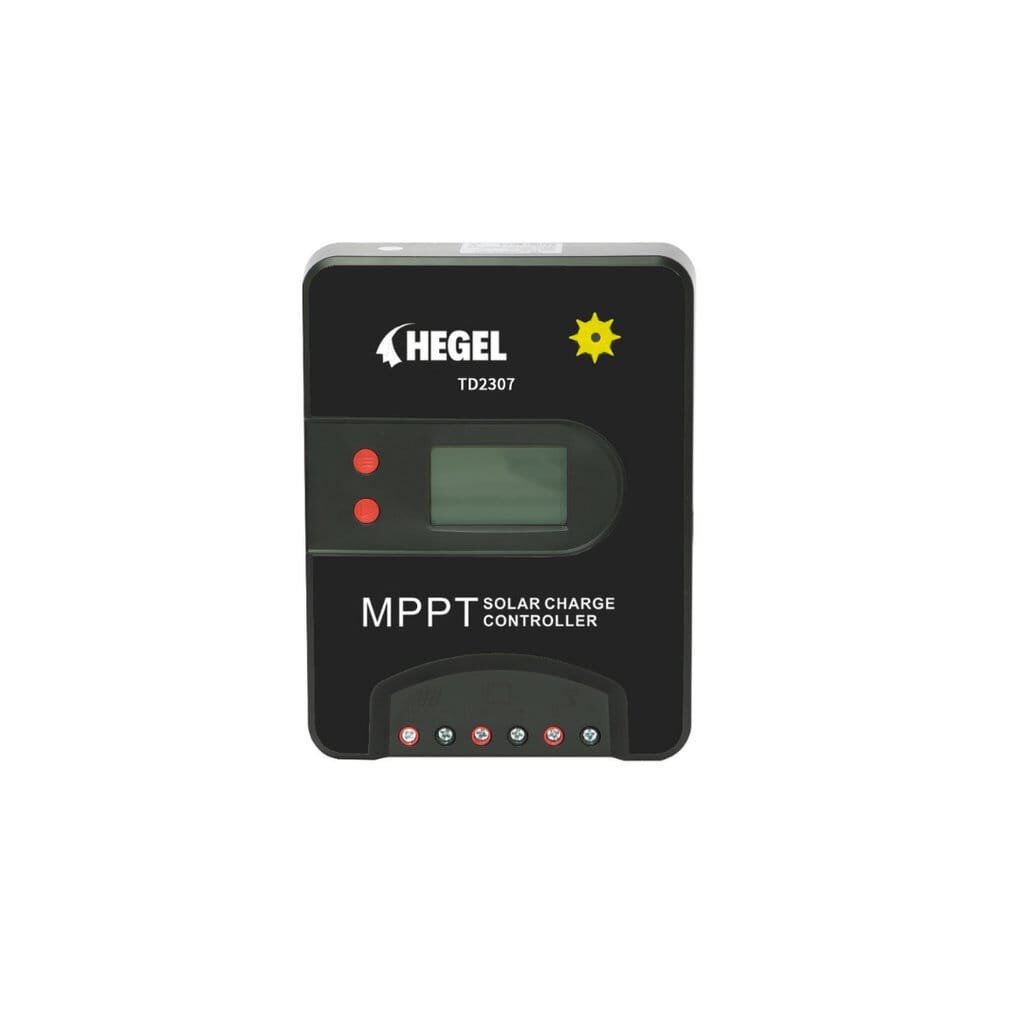

Hegel 30A MPPT SOLAR ŞARJ KONTROL CİHAZI

Genel Bakış

Tracer Dream 75V Serisi MPPT teknolojisini benimser. Ayrıca 32 bit CPU tarafından çalıştırıldığından kararlılık ve hız garanti

edilebilir. Senkron doğrultucu teknolojisine dayalı olarak, devrenin aktarım verimliliği %98,5'e ve Pmax izleme doğruluğu

%99,5'e kadar artırılabilir. Böylece MPPT'miz, en kısa sürede (10-20s) doğru Pmax'ı izleyebilir. güneş ışığı hızla değişir. Aşırı hava

koşullarını veya zayıf güneş ışığını mükemmel şekilde kaldırabilir.

Özellikler

Gelişmiş MPPT teknolojisi, Maksimum Güç Noktasını hızlı ve istikrarlı bir şekilde takip edin, %99,5 takip doğruluğu

Senkron Doğrultucu Teknolojisini benimseyin, devrenin aktarım verimliliğini maksimum %98,5 oranında önemli ölçüde artırın.

Çok tepeli güç noktası işlevini doğru bir şekilde tanımlayın ve izleyin

Kontrolörün hiçbir koşulda aşırı yükleme yapmamasını sağlamak için PV dizisi sınırlı güç girişi fonksiyonu.

PV dizisinin geniş Maksimum Güç Noktası aralığı, Maksimum PV giriş Gerilimi 75V.

12/24VDC sistem voltajı otomatik tanıma

İnsancıllaştırılmış LCD görüntüleme, dinamik ekran çalışma verileri ve çalışma durumu

Dahili işlem günlüğü, hesap sistemi çalışma durumu

Çoklu yük kontrol modu: Normal Mod, Sensör Modu, Zamanlayıcı ve Sensör Modu

3 kademeli şarj modu, Mühürlü, Jel, Sulu 3 tip akü şarj prosedürü seçimi

Sıcaklık Telafisi Fonksiyonu

Şarj etme ve boşaltmanın birikim fonksiyonu, gerçek zaman göstergesi güç üretim fonksiyonu

Tam dijital koruma fonksiyonları: Ters bağlantı, Aşırı Şarj, Aşırı Deşarj, Aşırı Gerilim, Aşırı Yük, Kısa Devre

Teknik Özellikleri

Temel Sistem Bilgileri

• Model: TD2307

• Sistem Nominal Gerilimi: 12/24V DC Otomatik algılama

• Nominal Şarj Akımı: 30A

• Nominal Deşarj Akımı: 30A

Güneş Paneli (PV) Giriş Parametreleri

• Maks. PV Açık Devre Gerilimi: 100V

• MPPT Voltaj Aralığı: (Aku¨ Voltajı+2V)∼65V

• Nominal Şarj Gücü:

  • 12V sistemde: 390W

  • 24V sistemde: 780W

Akü Yönetimi ve Voltaj Ayarları

• Akü Voltaj Aralığı: 8V ∼32V

• Akü Türleri: Kuru (Varsayılan), Gel, Sulu, LiFePO4, Li(NiCoMn)O2 veya Kullanıcı Ayarlı seçenekleri mevcuttur.

Şarj Voltajları (Ayarlanabilir)

• Tampon Voltaj (Float): 13.8V (Ayarlanabilir Aralık: 13V ∼15V; 24V için ×2)

• Takviye Voltajı (Boost): 14.4V (Ayarlanabilir Aralık: 14V ∼17V; 24V için ×2)

Düşük Voltaj Koruma (LVD)

• Düşük Voltaj Kesme (LVD): 11.0V (Ayarlanabilir Aralık: 9V ∼12V; 24V için ×2)

• Düşük Voltaj Yeniden Bağlanma (LVR): 12.6V (Ayarlanabilir Aralık: 11V ∼13.5V; 24V için ×2)

Diğer Teknik Detaylar

• Öz Tüketim (Kendi Tüketimi):

  • 12V sistemde: ≤28mA

  • 24V sistemde: ≤19mA

• Deşarj Devresi Voltaj Düşüşü: ≤0.12V

• Sıcaklık Kompanzasyon Katsayısı: −4mv/∘C/2V
